in-akustik Power Station AC-4500 Stromfilter

in-akustik Power Station AC-4500 - Der Premium Stromfilter für Hifi und Heimkino

Bild- und Tonqualität beginnen bei der Steckdose. Leider ist das Stromnetz meistens stark belastet und mit einem breiten Spektrum an Störungen angereichert. Viele insbesondere digitale Verbraucher, Schaltnetzteile, KFZ Ladestationen und PV Anlagen erzeugen starke Verzerrungen auf dem Netz welche den angeschlossenen Audiogeräten schwer zu schaffen machen. Die Netzteile und Schaltkreise in den Audiokomponenten werden strapaziert, können aber nur Teile dieser Störungen ausgleichen. Der Rest beeinflusst das Audiosignal und legt sich wie ein Schleier über den Klang der HiFi Kette.

Die Referenz AC-4500 Power Station beinhaltet u.a. hochwertige Netzstromfilter die insbesondere für High-End Anwendungen konzipiert sind. Speziell entwickelte Filternetzwerke leiten relevante Verzerrungen gegen Erde ab. So bleiben auch feine Facetten der Musik erhalten und werden klarer abgebildet.

Zu dem Herzstück der Referenz AC-4500 Power Station gehört auch eine leistungsstarke DC-Unterdrückung die Gleichstromanteile aus dem Stromnetzt filtert. Hierdurch werden die angeschlossenen Geräte „symmetrisch“ mit Strom versorgt was insbesondere Ringkern- Transformatoren davor schützt in die magnetische Sättigung zu laufen. Das verhindert das bekannte Transformator-Brummen und verbessert den Wirkungsgrad sowie die Klangperformance.

Die Hauptmerkmale der in-akustik Power Station AC-4500

• Hocheffektive Filter
• DC-Unterdrückung

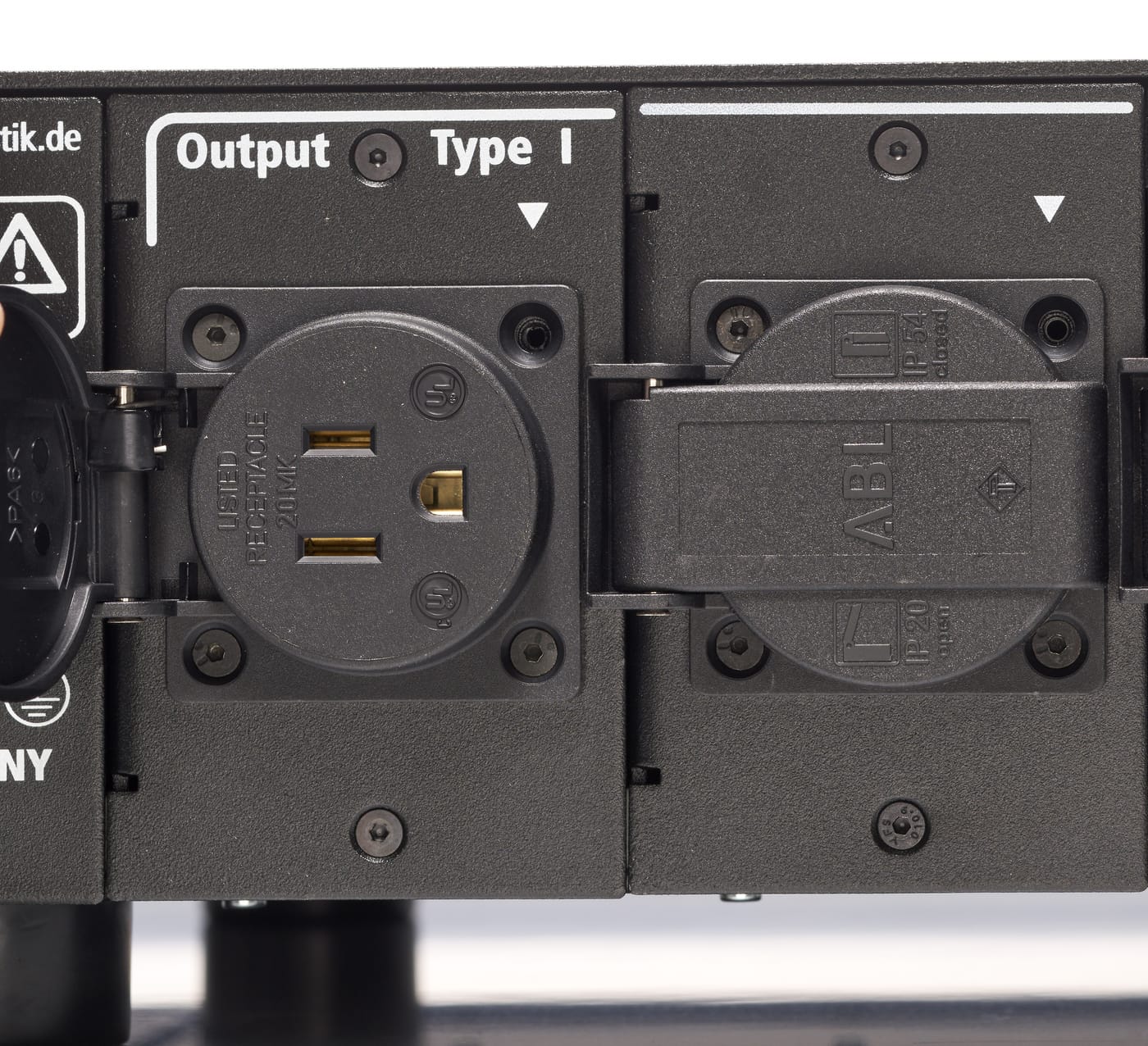

• Hochwertige Steckdosen

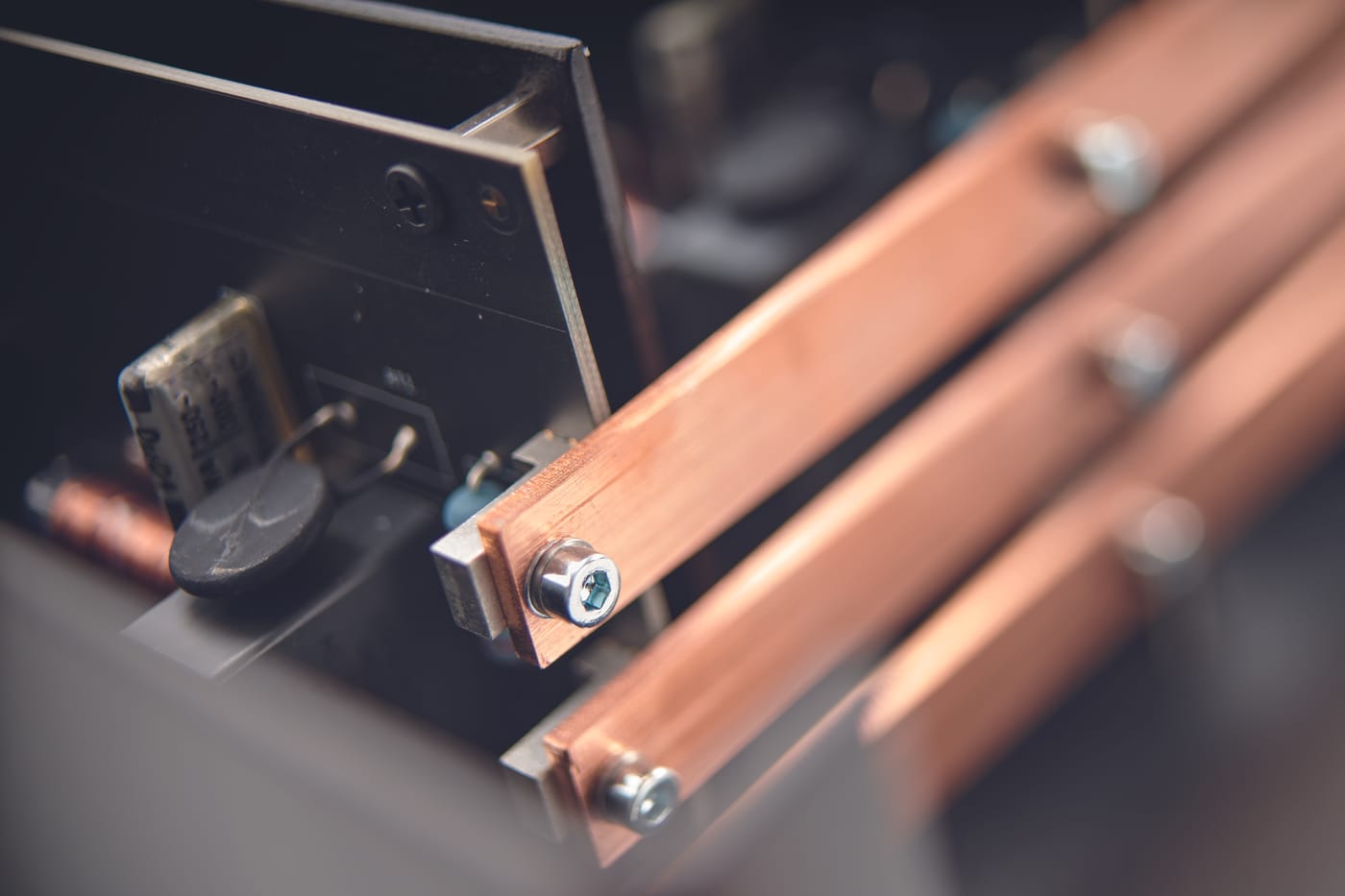

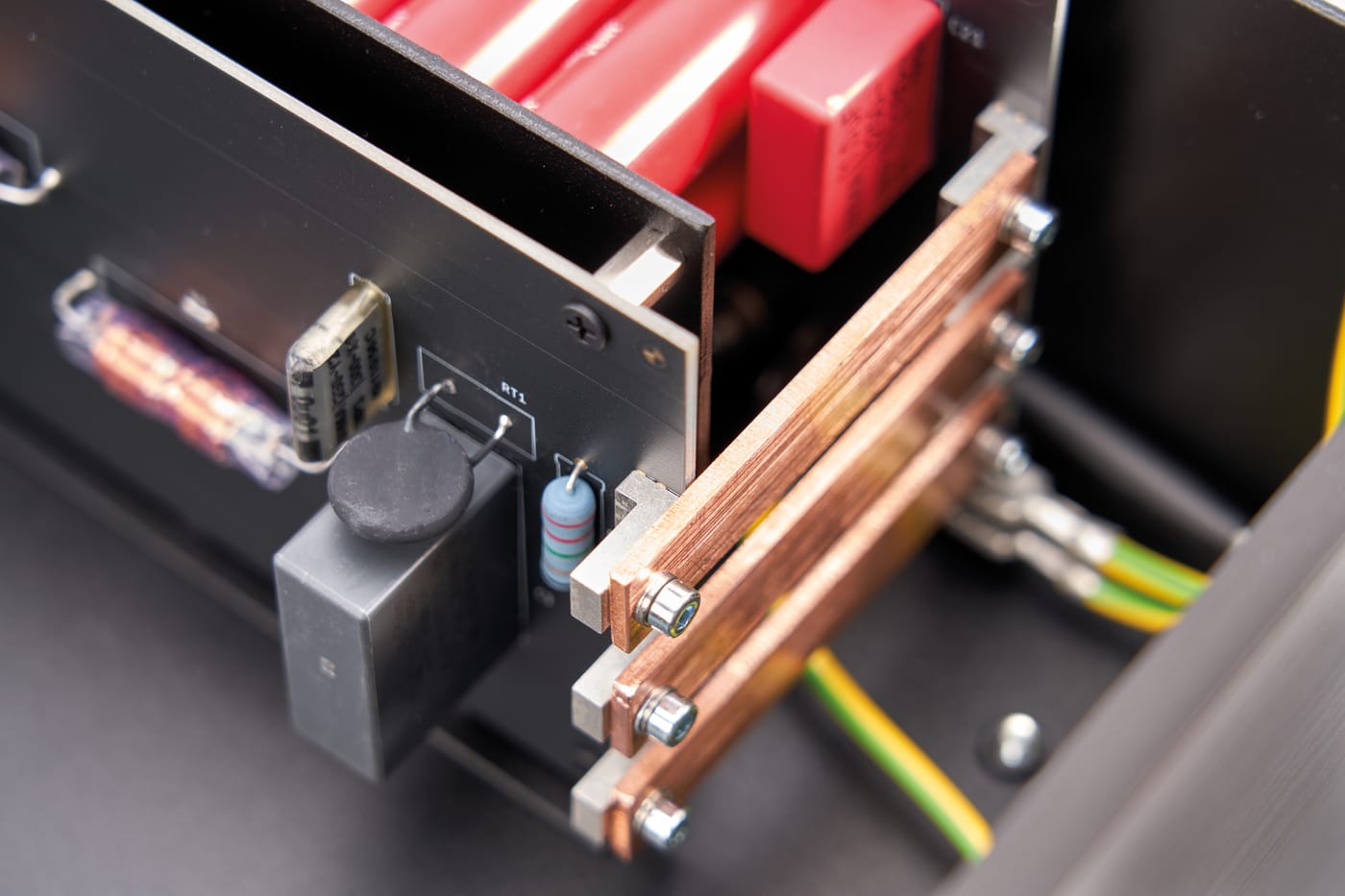

• Kupfer-Stromschienen
• Metallgehäuse
• Allpolige Netztrennung
• Überspannungsschutz
• Made in Germany

Welches Problem löst die in-akustik Power Station AC-4500?

DAS STROMNETZ

Damit wir unsere HiFi-Anlage an der Wandsteckdose im Wohnzimmer betreiben können, benötigen wir elektrische Energie. Diese Energie wird in Kraftwerken (z.B. Kohle-, Wasser-, oder Windkraftwerk) erzeugt und über das Stromnetz an die Verbraucher verteilt. Solche Energiemengen können nur drahtgebunden über Hochspannungsleitungen (Freileitungen) und / oder Erdkabel transferiert werden. Um die Leitungsverluste im Netz zu minimieren, wird die Energieverteilung in unterschiedlich hohen Spannungsniveaus realsiert. Je höher der übertragene Spannungswert, desto geringer die Verluste und desto geringer der notwendige Querschnitt der Übertragungsleitungen. Mit der Höchstspannung1 bis zu 380kV treibt das Kraftwerk den Strom durch das Übertragungsnetz. Mittels Transformatoren in den Umspannwerken werden die verschiedenen Spannungspegel runter transformiert. Von dort wird der Strom mit Hoch2-, Mittel3- und Niederspannung4 in die Städte und Dörfer verteilt, bis die 230V beim Endverbraucher ankommen und für die HiFi-Anlage nutzbar werden.

NETZVERZERRUNGEN

Unzählige, insbesondere digitale Verbraucher, Schaltnetzteile, KFZ-Ladestationen, PV Anlagen etc. erzeugen starke Verzerrungen auf dem Stromnetz. Und das nicht nur in Ballungszentren mit steigender Tendenz. Diese Verzerrungen machen den HiFi-Komponenten schwer zu schaffen und die integrierten Netzteile und Schaltkreise können nur einen Teil dieser Störungen ausgleichen. Der Rest beeinflusst das Audiosignal und legt sich wie ein Schleier über den Klang der HiFi-Kette. Kaum jemand betreibt ein eigenes Kraftwerk. Die meisten High End Enthusiasten hängen zwangsweise an dem stark belasteten Stromnetz und der Klang beginnt nun mal wie zuvor beschrieben an der Steckdose oder im besten Fall am Sicherungskasten. Aber auch dort liegen Interferenzen sämtlicher Verbraucher aus dem eigenen Haus und der Nachbarschaft auf dem Stromnetz. Phänomene wie das flackernde Licht beim Einschalten des Haartrockners, oder die Knackgeräusche in den Lautsprechern wenn der Kühlschrankkompressor startet bzw. eine Leuchtstofflampe eingeschaltet wird, verdeutlichen diese Effekte.

STÖRUNGSARTEN

In der Elektrotechnik wird zwischen leitungsgebundenen und feldgebundenen Störungen unterschieden. Leitungsgebundene Störungen, auch Gegentaktstörungen genannt, entstehen z.B. durch das Ein-und Ausschalten von Geräten, durch dynamische oder getaktete Verbraucher und Stromquellen. Sie überlagern das Nutzsignal, breiten sich über die Verbindungskabel aus und gelangen auf direktem Weg in die HiFi-Komponenten. Feldgebundene Störungen, auch Gleichtaktstörungen genannt, entstehen z.B. durch Mobilfunknetze, WLAN Netzwerke und Bluetooth-Geräte etc. Sie breiten sich in Form von elektromagnetischen Wellen durch die Luft aus. Jedes Gerät und jedes Kabel wirkt in diesem Umfeld wie eine Antenne und generiert je nach Feldstärke ein Spannungspotential. Die Feldstärke und das jeweils daraus resultierende Potential hängt u.a. von der Geometrie der Komponente und der Entfernung zur Störquelle ab. Das führt dazu, dass jede Komponente einer HiFi-Kette ein anderes Störpotential aufbaut. Dadurch entstehen Ausgleichsströme über die Verbindungskabel die wiederum das Nutzsignal überlagern.

Die Ausstattungsvarianten der in-akustik Power Station AC-4500

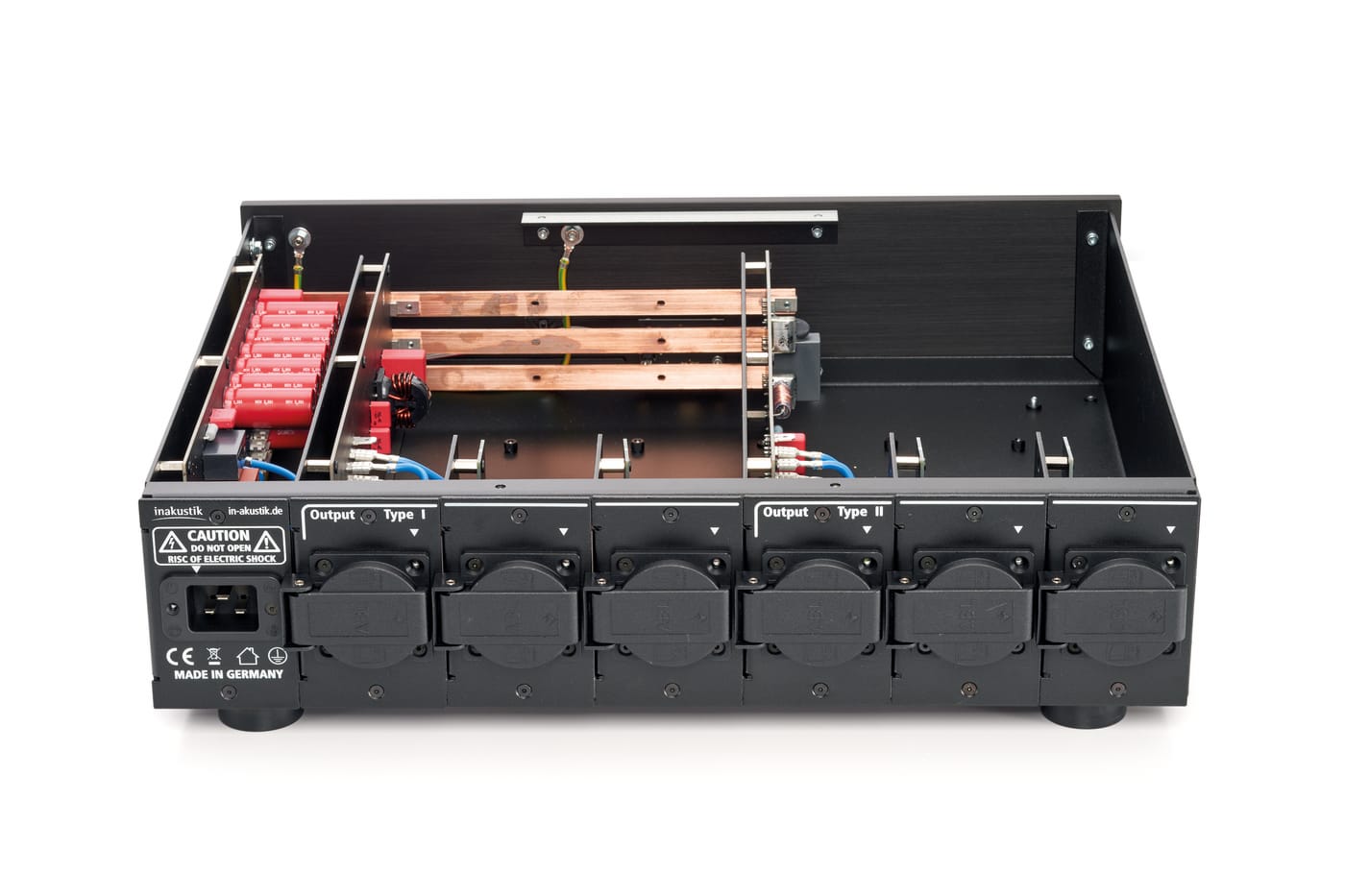

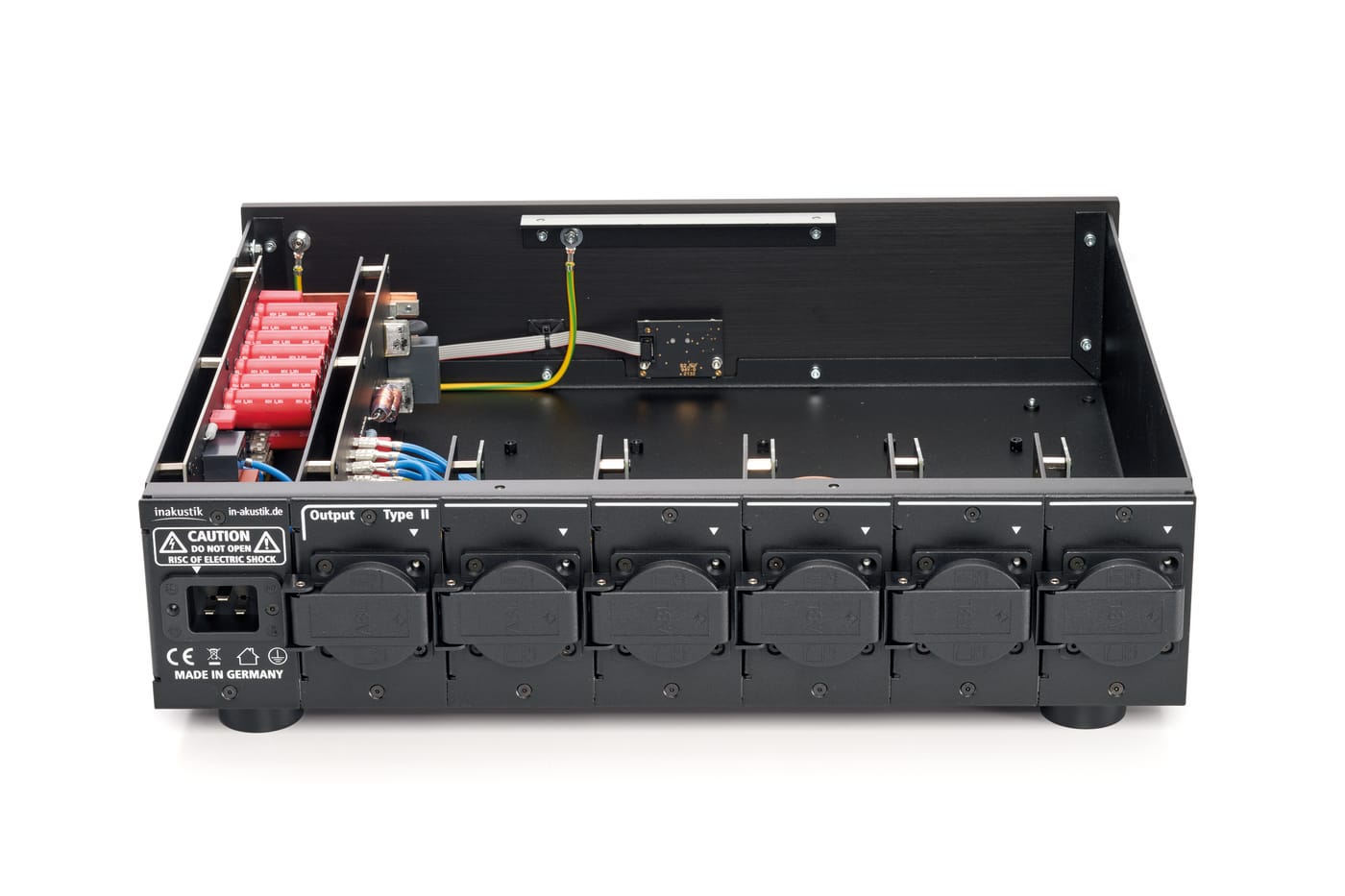

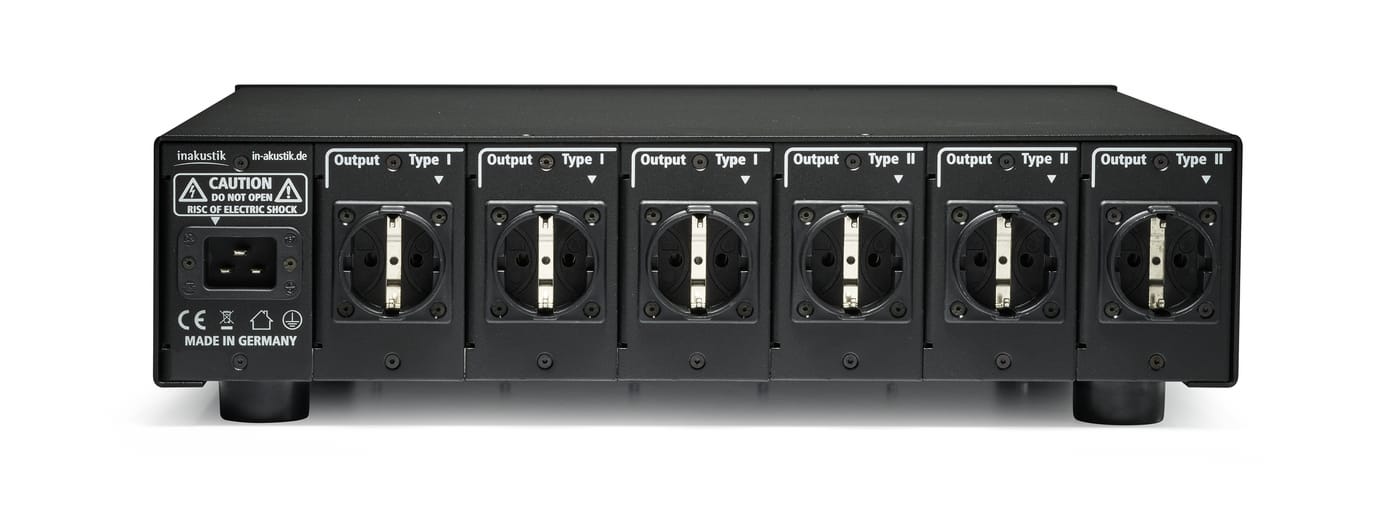

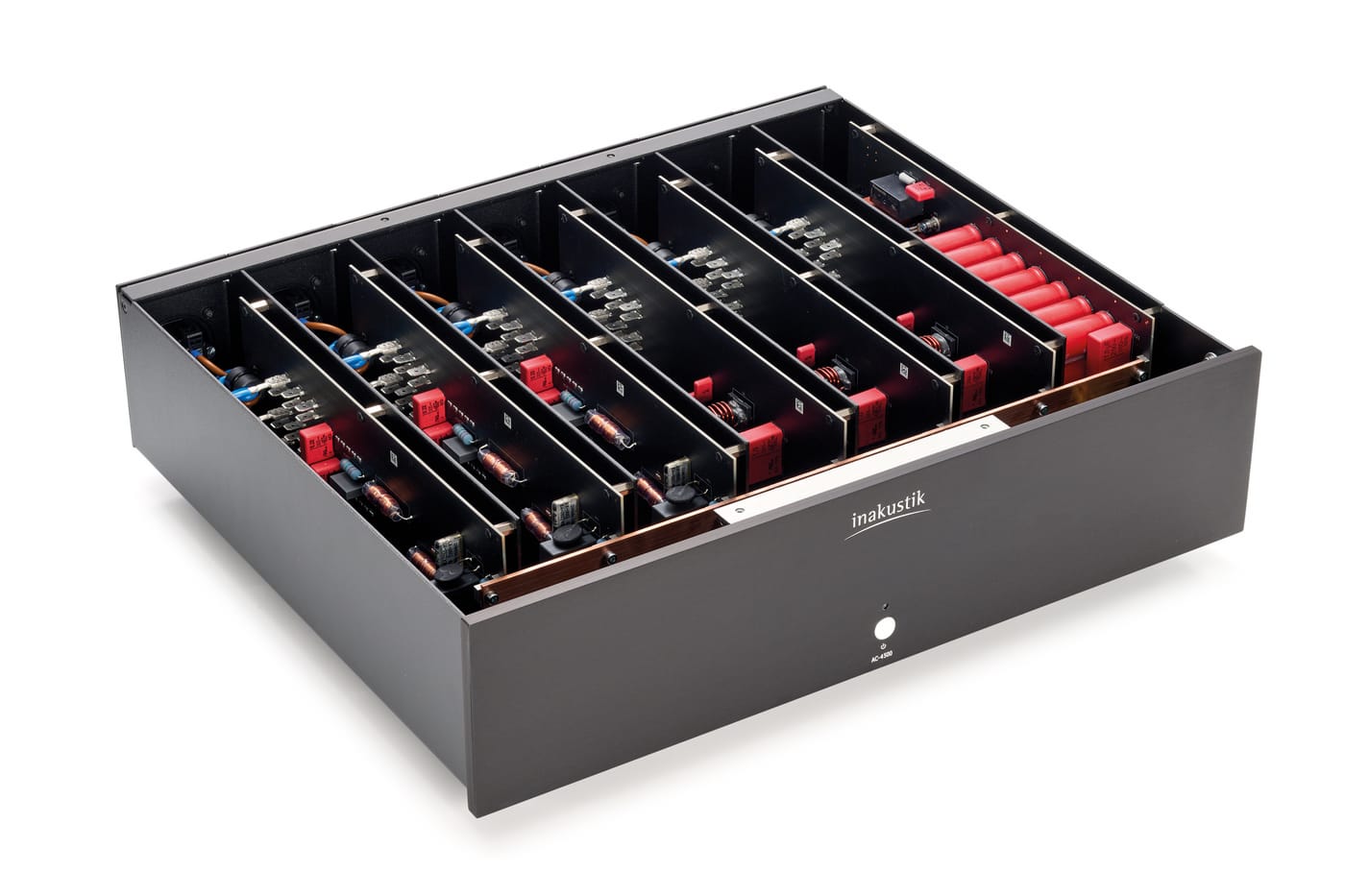

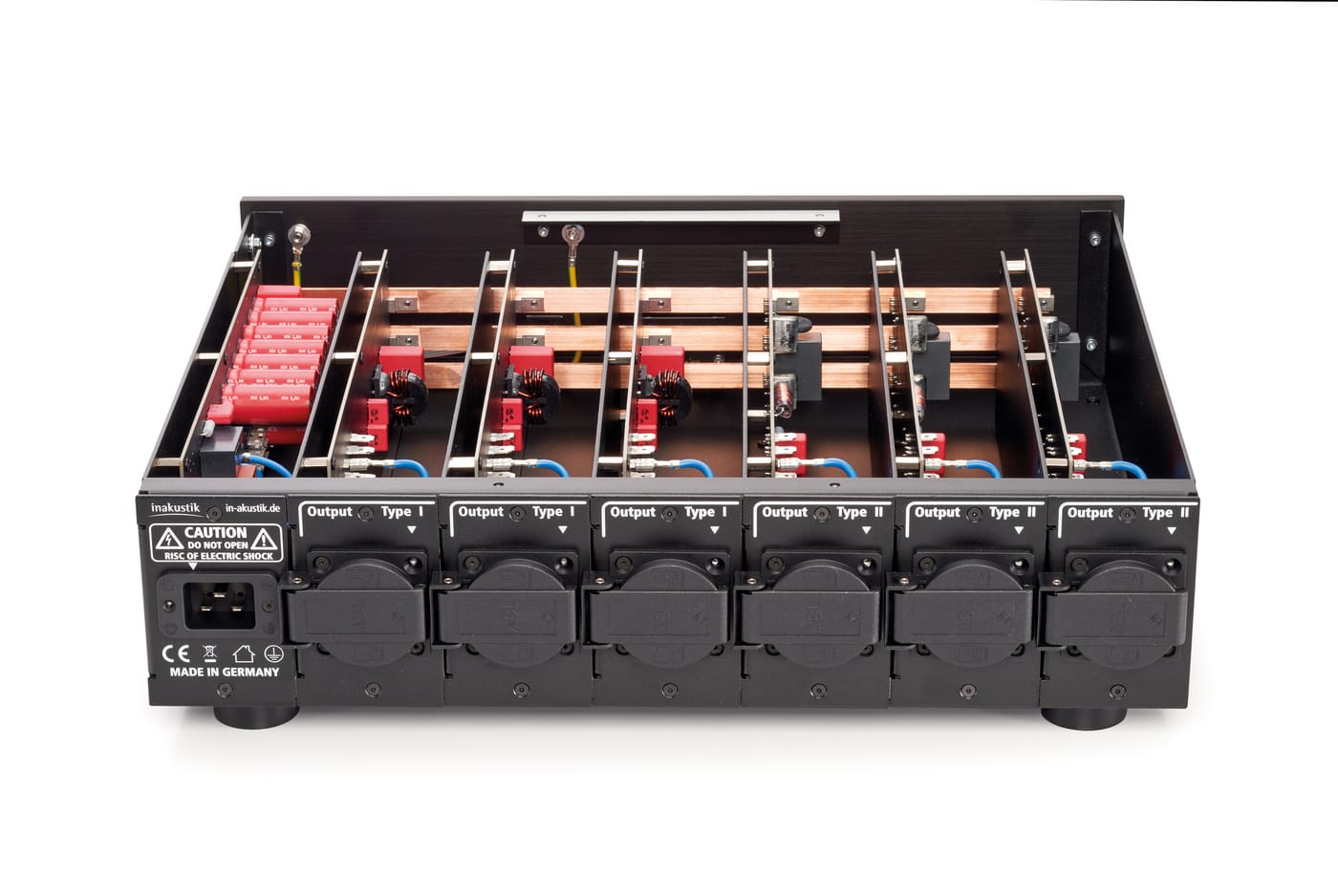

Die Power Station AC-4500 ist erhältlich in einer Basisversion mit einem Filter für alle 6 Dosen, bis hin zur Vollversion mit 6 Filtern. Bei dieser Konfiguration steht für jede Dose ein separater Filter zur Verfügung. Neben der Anzahl der Filter unterscheiden sich die Konfigurationen in der Zusammensetzung der Filtertypen I & II.

Hier finden Sie zusätzlich nochmals eine Übersicht der Konfigurationen der Power Station AC-4500

KONFIGURATION FULL 6F

3 x Filterboard Analog &

3 x Filterboard Digital

 KONFIGURATION MID 3F

1 x Filterboard Analog &

2 x Filterboard Digital

KONFIGURATION MID 3F

2 x Filterboard Analog &

1 x Filterboard Digital

KONFIGURATION MID 2F

1 x Filterboard Analog &

1 x Filterboard Digital

 KONFIGURATION SMALL 1F

1 x Filterboard Digital

KONFIGURATION SMALL 1F

1 x Filterboard Analog

Maßgeschneiderte Filterschaltungen

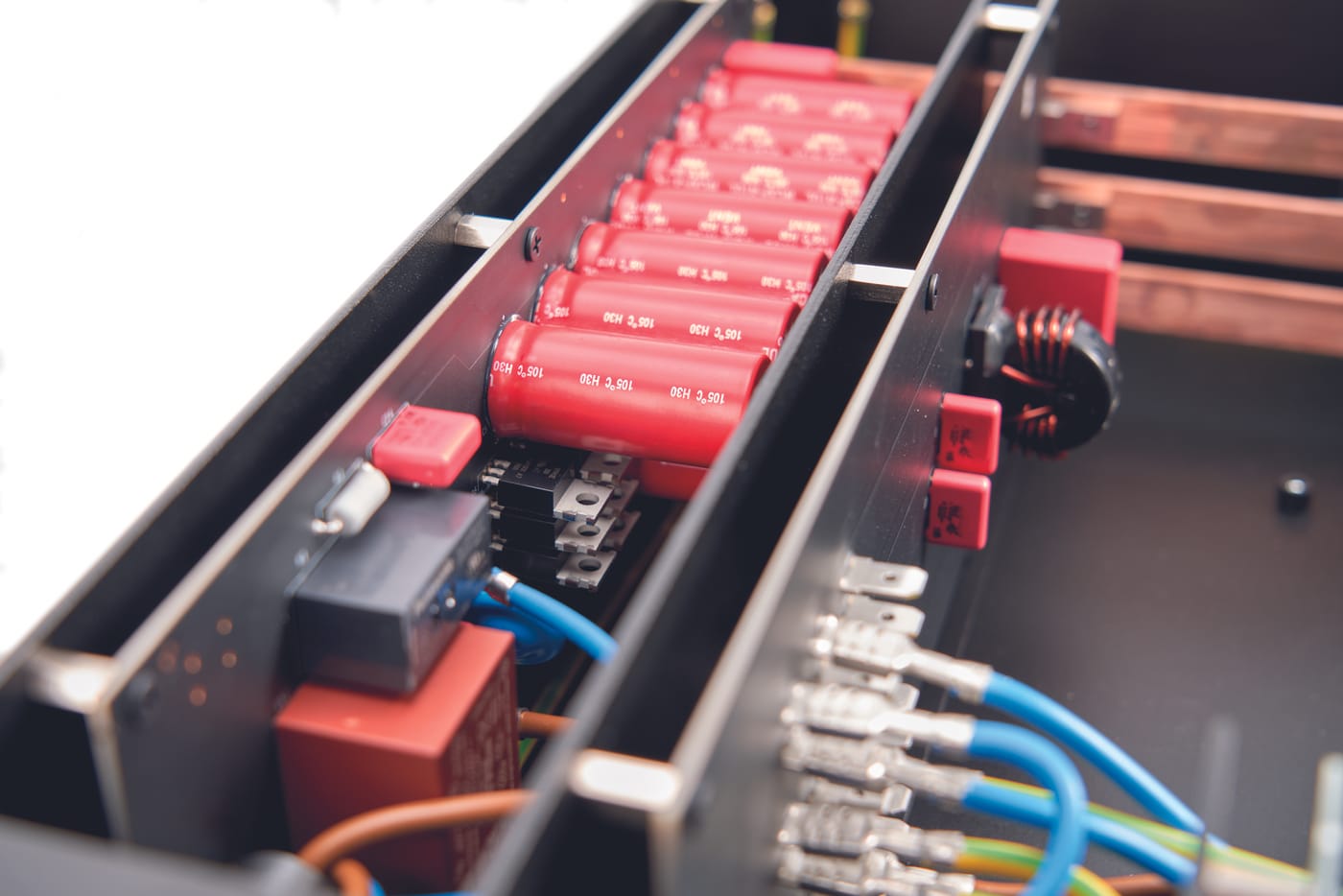

Eine weitere Lösung zur Minimierung von unerwünschten Störungen sind maßgeschneiderte Filterschaltungen. Entscheidend ist aber, dass der Filtertyp auf die jeweilige Anwendung abgestimmt ist. Unzählige Versuche und Messungen mit verschiedenen Schaltungskonzepten haben gezeigt, dass für digitale und analoge Geräte unterschiedliche Filterkonzepte verwendet werden sollten. Daher ist die Referenz AC- 4500 Power Station je nach Konfiguration mit zwei unterschiedlichen Filtertypen ausgestattet: Typ I für analoge Geräte und Typ II für digitale Geräte. Das Filterkonzept der beiden Typen ist dabei grundverschied

Anschlußbeispiele der Filterschaltungen

FILTERBOARD ANALOG . Sockests Typ 1

Bei Typ I handelt es sich um ein seriell aufgebautes Filternetzwerk, bei dem der Nutzstrom über Spulen geleitet wird. Diese Spulen stellen den Störungen einen hohen Widerstand entgegen.

Vollverstärker Class A/B Vorverstärker Endstufe Class A/B Vollverstärker Röhre Endstufe Röhre Phono-Vorverstärker Tonbandgerät Plattenspieler

FILTERBOARD ANALOG . Sockests Typ 2

Bei Typ II handelt es sich hingegen um ein parallel aufgebautes Filternetzwerk, welches lästige Störfrequenzen gegen Erde ableitet. Dieses Filternetzwerk ist ebenfalls sehr fein auf die HiFi-Belange abgestimmt.

Wichtiger Hinweis:

Neben den vorstehend aufgeführten Basis-Austattungsvarianten der Powerstation AC-4500 sind weitere individuelle Varianten möglich. Wir helfen Ihnen gerne bei der Wahl der für Ihre Anlagenkonstellation passenden Konfiguration unserer Power Station AC-4500. Dafür stehen Ihnen unsere Grobi-Experten jederzeit gerne zur Verfügung. Ein Bestellformular für Ihre Sonderkonfiguration finden Sie hier.

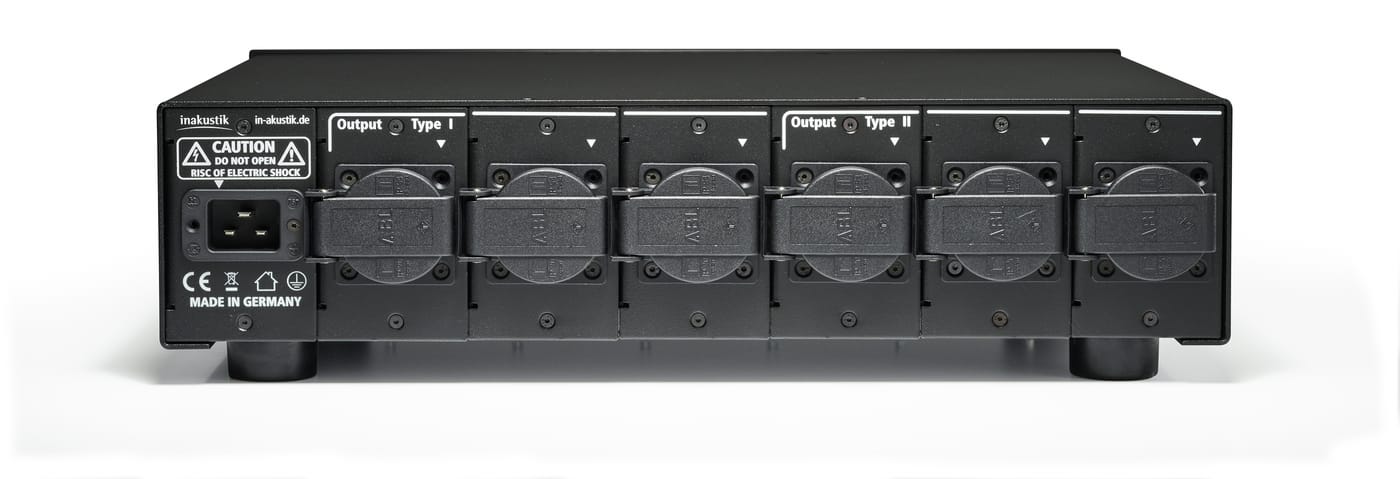

Das Gehäuse der in-akustik Power Station AC-4500

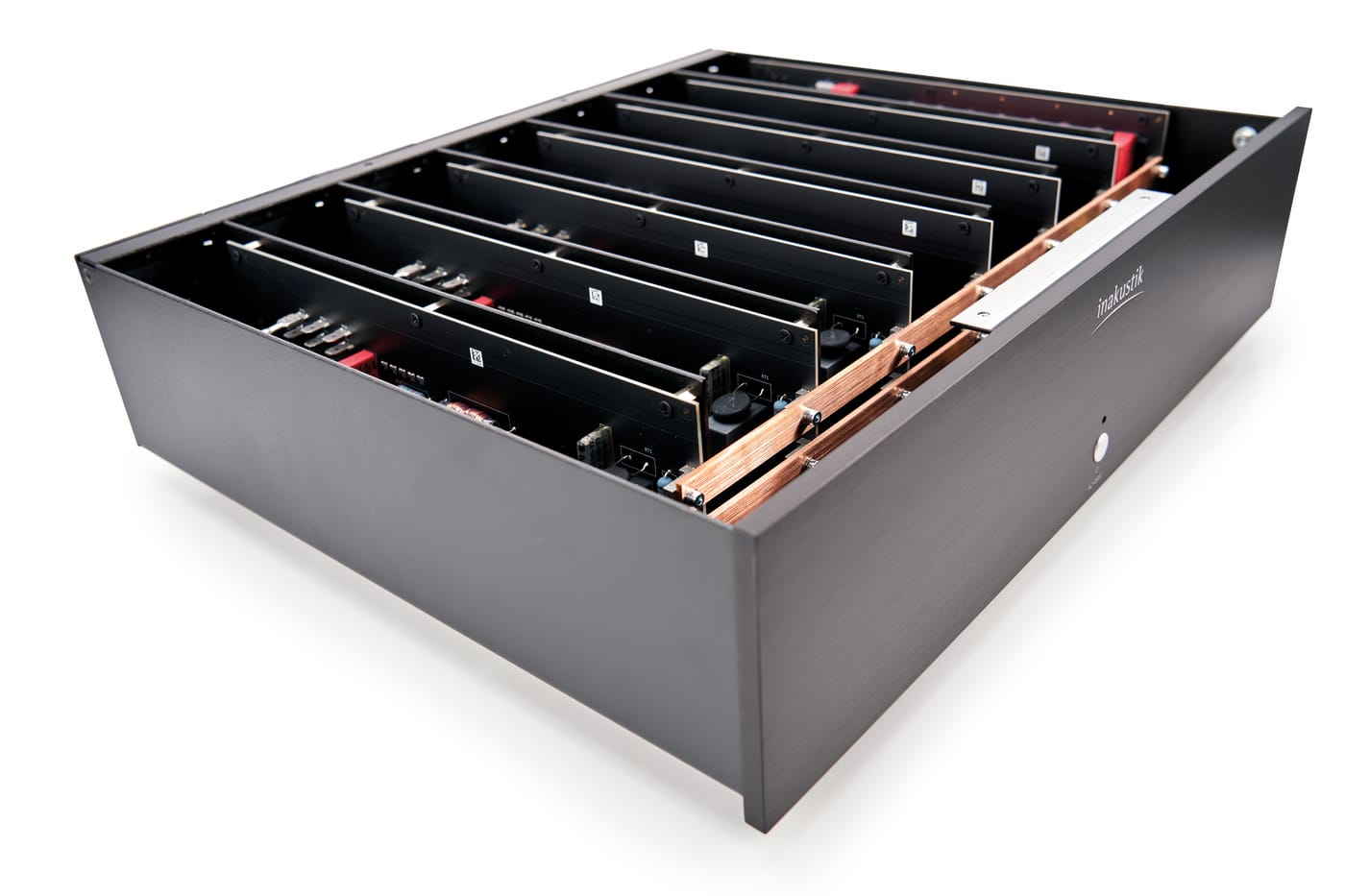

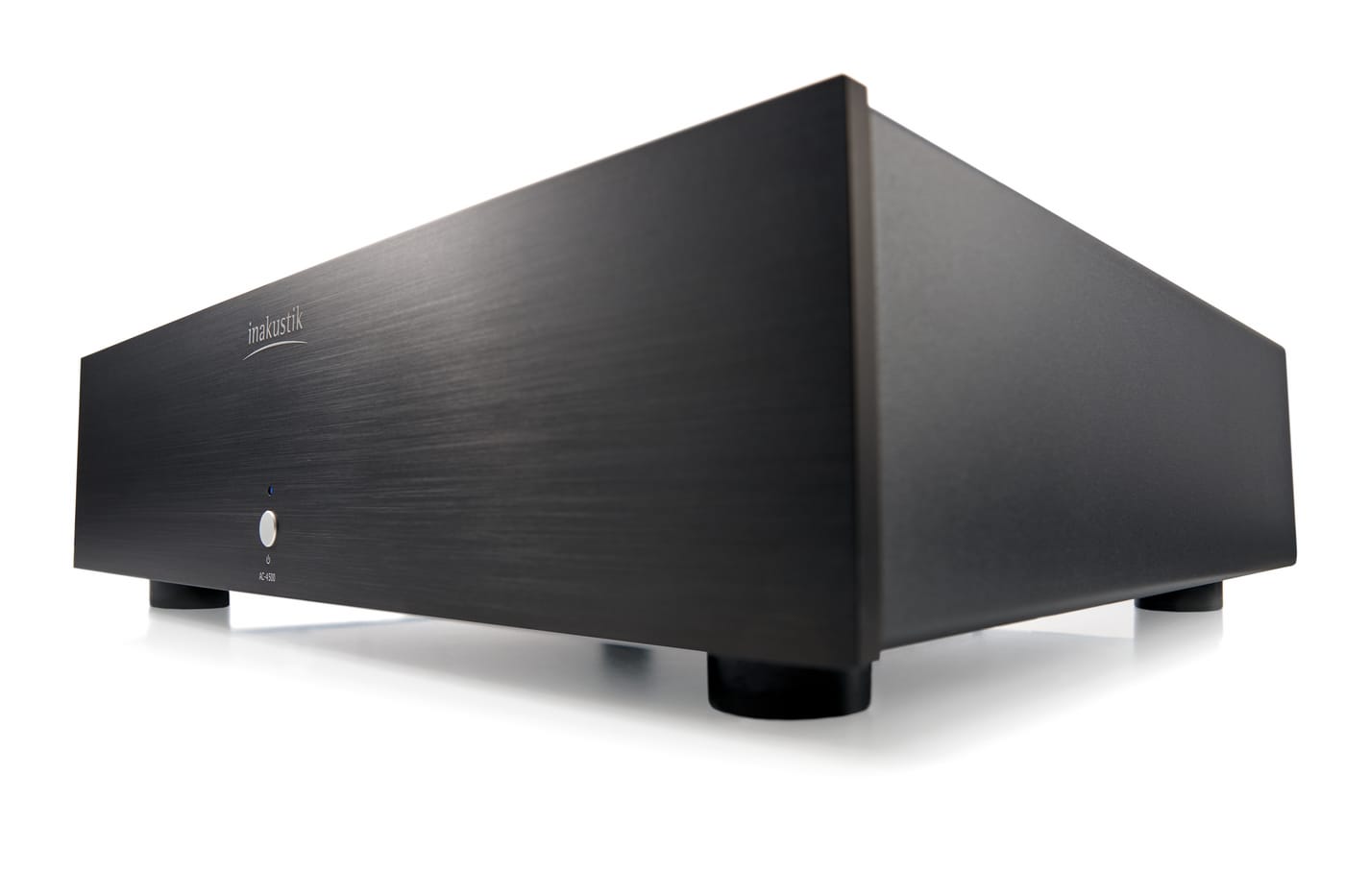

Die sensible Technik der Power Station ist in einem soliden Metallgehäuse aus 2mm starkem, verzinktem Stahlblech untergebracht. Die edel anmutende Frontplatte ist aus gebürstetem Aluminium gefertigt. Darüber hinaus ist das Gehäuseinnere so konzipiert, dass die einzelnen Steckdosengruppen voneinander abgeschirmt sind und sich die von den angeschlossenen Geräten selber verursachten Störungen nicht ausbreiten können.

Der Überspannungsschutz der in-akustik Power Station AC-4500

Um die Referenz AC-4500 Power Station sowie die angeschlossenen Geräte vor extremen Spannungsspitzen (z.B. hervorgerufen durch schlecht entstörte Haushaltsgeräte, Gebäudetechnik, Maschinen und atmosphärischen Störungen) zu schützen, verfügt sie über einen Überspannungsschutz. Im Gegensatz zu herkömmlichen Konzepten wird bei der Power Station AC-4500 zusätzliche eine sogenannte Gasentladungspille verwendet. Immer wieder auftretende Überspannungen (Transienten) können Standard- Bauteile mit der Zeit beschädigen, oder gar zerstören. Dadurch könnte der Überspannungsschutz beeinträchtigt werden, oder sogar gänzlich ausfallen. Die Gasentladungspille der Power Station AC-4500 hingegen absorbiert einen Großteil des Energiepeaks und sorgt für einen langlebigen und zuverlässigen Überspannungsschutz.

Made in Germany - Made by in-akustik

Die AC-4500 wurde vollständig im eigenen Haus bei in-akustik entwickelt. Darüber hinaus wird jedes Gerät in der hauseigenen Manufaktur hergestellt und nach der Fertigstellung im Rahmen der Stückprüfung auf Herz und Nieren getestet und das Ergebnis protokolliert. Weil bei dieser Gerätekategorie die Sicherheit eine sehr große Rolle spielt, hat in-akustik die CE/CB Konformität zusätzlich von einem akkreditierten Labor überprüfen lassen.

Lieferumfang

• Referenz Power Station AC-4500
• Netzanschlusskabel
• Bedienungsanleitung
